Grundig TK2400FM afspelen goed, opnemen veel te zacht (Toestel of techniek)

door Ludo , Capelle aan den IJssel, 04-01-2026, 18:35 (1 dag en 15 uur geleden) @ Maurice

Hi Maurice, C17 vervangen en de parallel weerstand doorgemeten, zonder resultaat..
Ik heb op dezelde plek C41, D1, en R30, 1 voor 1 afgekoppeld (en daarna weer aangesloten) deze componenten zouden misschien de 4Vpp audiospanning omlaag kunnen trekken, maar nee ze blijft 4Vpp. (alleen R41 nog niet losgehaald).
Ik heb een signaal generator op basis van T1 gezet om eens te kijken wat er nu precies gebeurt in de hele trein van T1, T2, T3, T4 en T5.

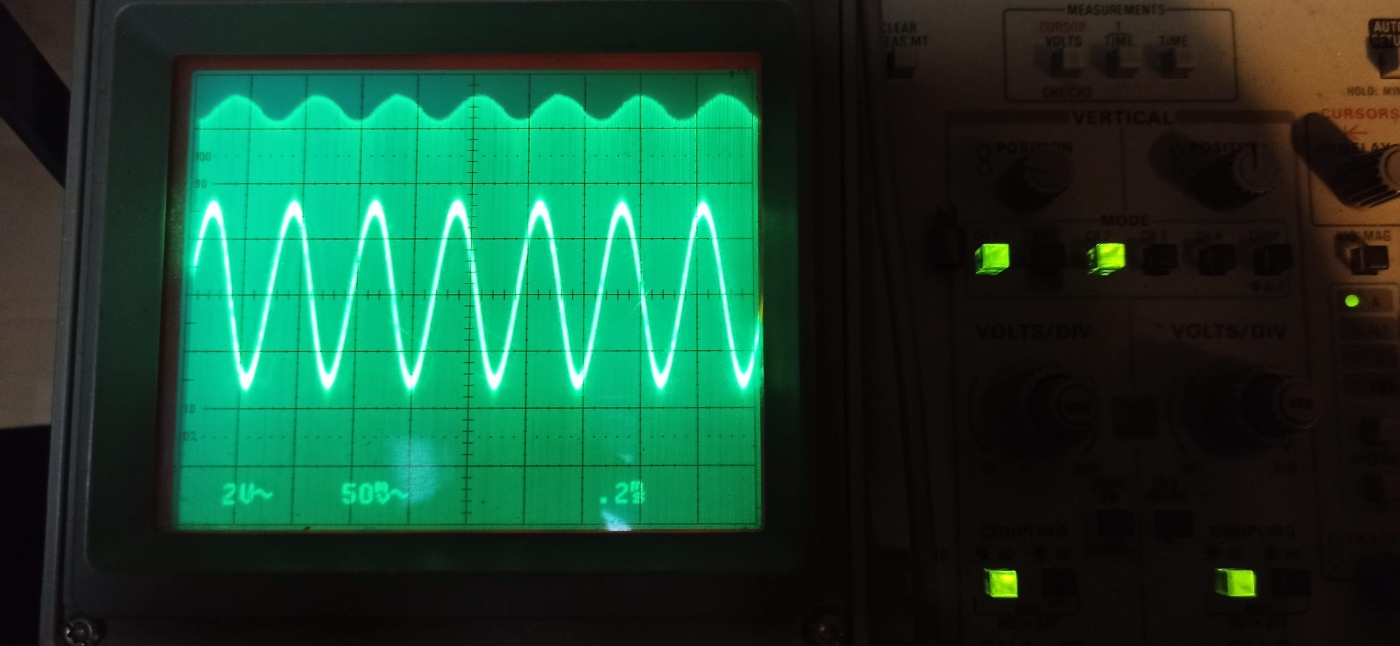

Op dit plaatje staat dit ingangssignaal op kanaal 2 (200mVpp, 3kHz?) en kanaal 1 zit op de opname kop.

Op zich ziet dit er goed uit, alleen het geluid is te zacht, dus denk ik dat die 1Vpp in het bias signaal te laag is.

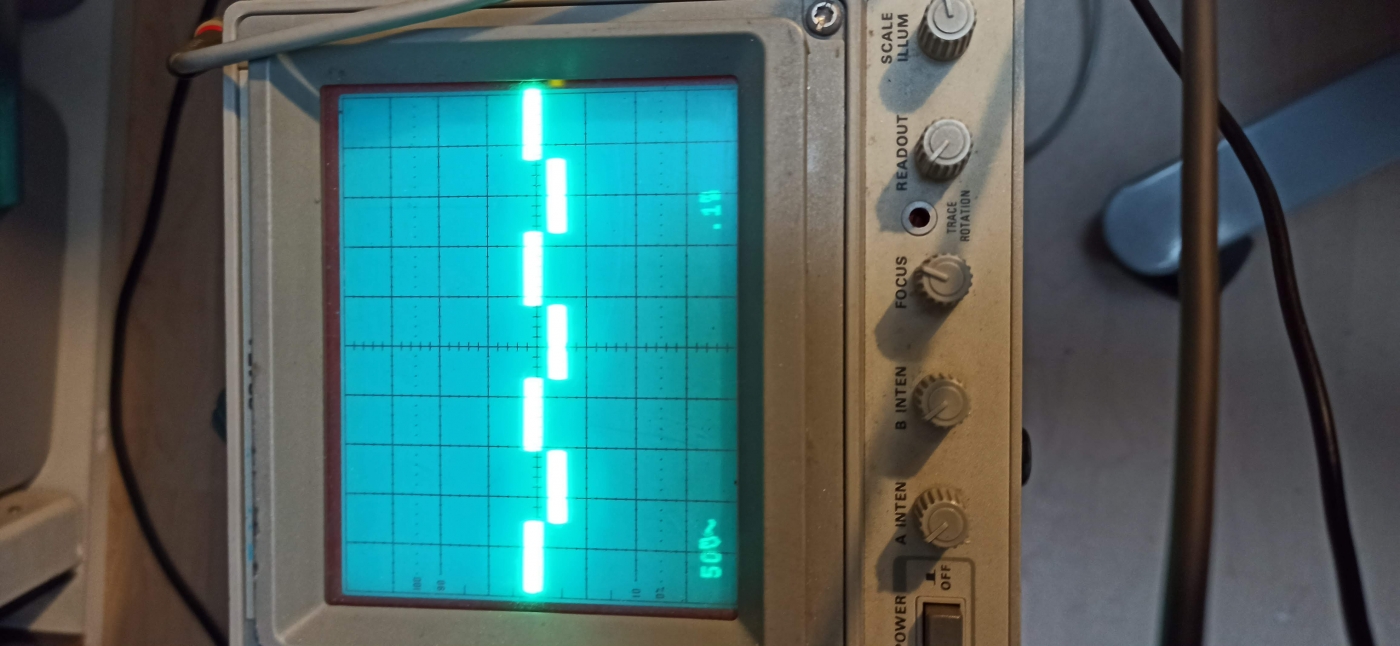

Als ik de recording level potmeter omhoog draai gaat de opname nivo indicator in het rood en vervormt het signaal sterk, ook merk ik dat alles erg signaal frequentie afhankelijk is, lage 600Hz en hoge frequenties 6kHz, komen er niet doorheen, dus maar eens een blokgolf erop (500Hz dacht ik) en kijken waar dat spaak loopt. De blokgolf komt goed aan tot de basis van T3, zie plaatje:

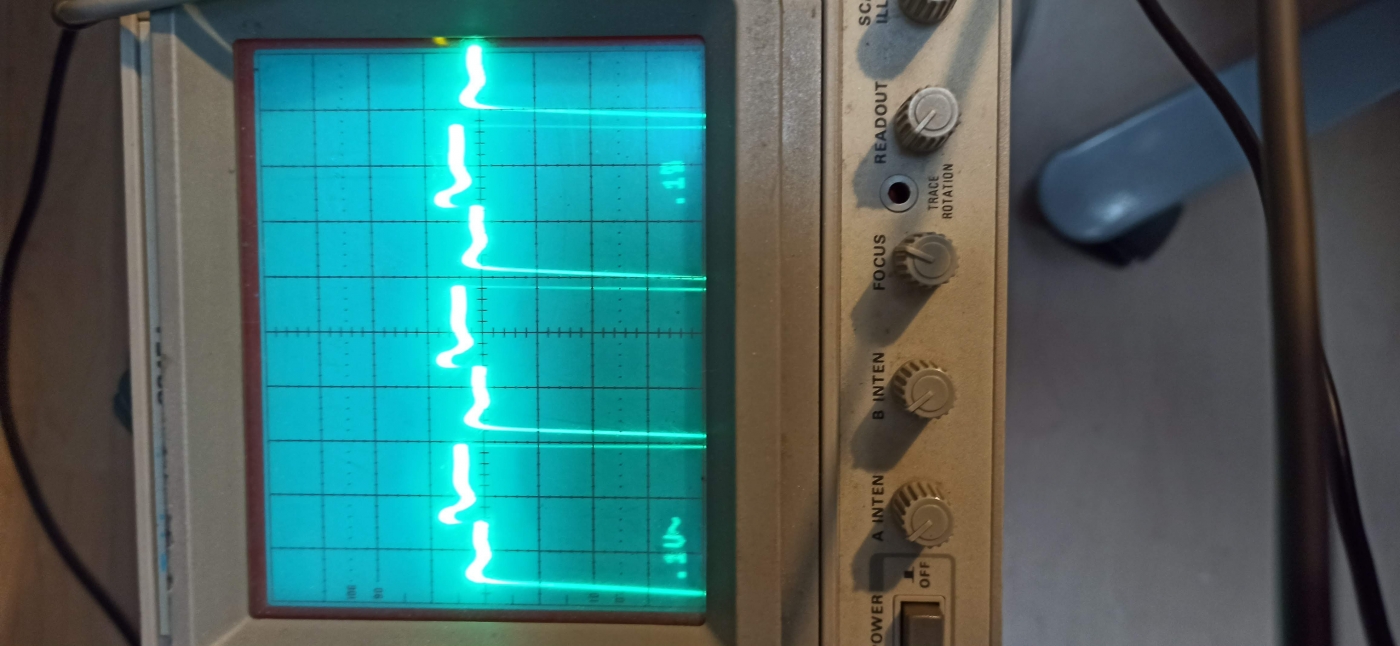

Echter op de collector van T3 staat een heel lelijk signaal

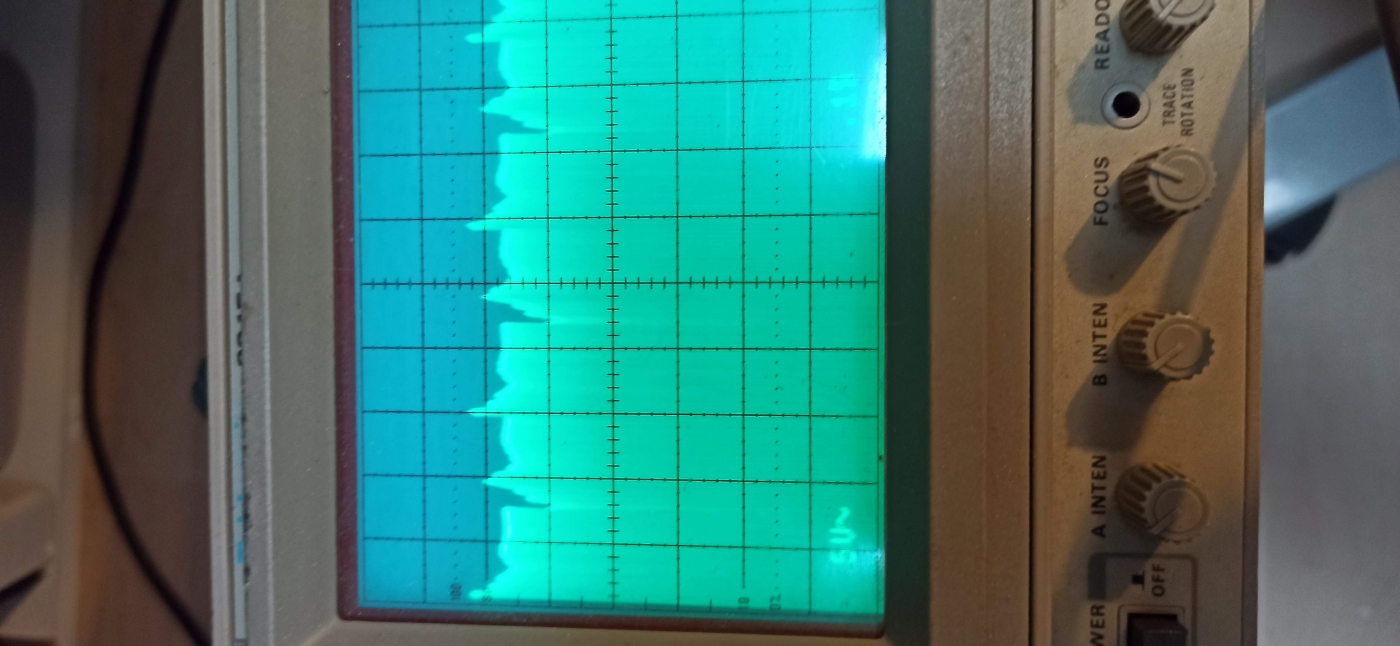

Wat dan resulteert in dit op de kop:

Ook als ik de recording level ver terugdraai blijft deze vervorming, bij die sinusgolf (eerste plaatje) niet.

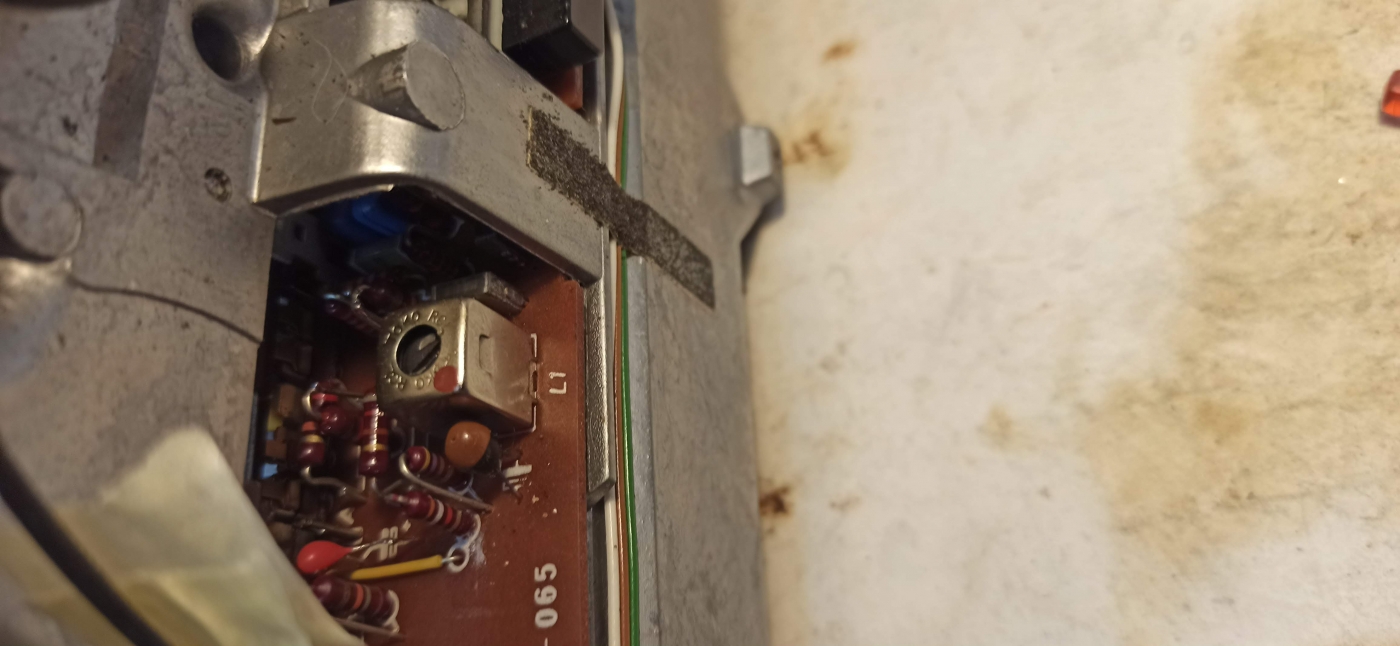

Misschien is er iets mis rond die T3, de instelspanningen zijn goed (2V op de collector en 9V voedingsspanning op de collector weerstand). Er zit een vreemd circuit met een spoel, L1, in de emittor van deze tor, ik kan hiervoor geen afregeling vinden in het servicemanual.

Ik heb er aan gedraaid maar er gebeurt nauwelijks iets met het signaal, instelling van deze spoel weer teruggezet.
Tips zijn welkom, groeten,
Ludo
