Reparatie van HP 1740A oscilloscoop (Toestel of techniek)

door Bapaktua , Haarlem, 15-08-2024, 14:45 (98 dagen geleden)
Gewijzigd door Bapaktua, 15-08-2024, 14:48

Die vorige oscilloscoop (1201A) heb ik dus in een hoek gezet.
Ik ga nog nadenken wat er mee gaat gebeuren.
Máár, ik had ook nog en andere HP scoop staan.
Was door mij, jaren geleden, als "defect" in een hoek gezet.
Ik kan echter niet zonder scoop, dus deze HP1740A op de werkbank gezet.
Gelukkig heb ik het originele "Operating and service manual" nog op mijn documentatie plank staan.
De klacht, zo'n 10 jaar geleden, was dat het signaal beeld telkens weg viel.
Oorzaak, wist ik nog, lag aan het verticale versterking gedeelte.
Dus eerst metingen verricht aan de laagspanning voeding.
Alle spanningen aanwezig.
De hoogspanning was ook aanwezig.
Op de ingang van de verticale afbuiging print waren ook alle benodigde spanningen aanwezig.
Dan maar meten op de print, de -12Volt was afwezig.

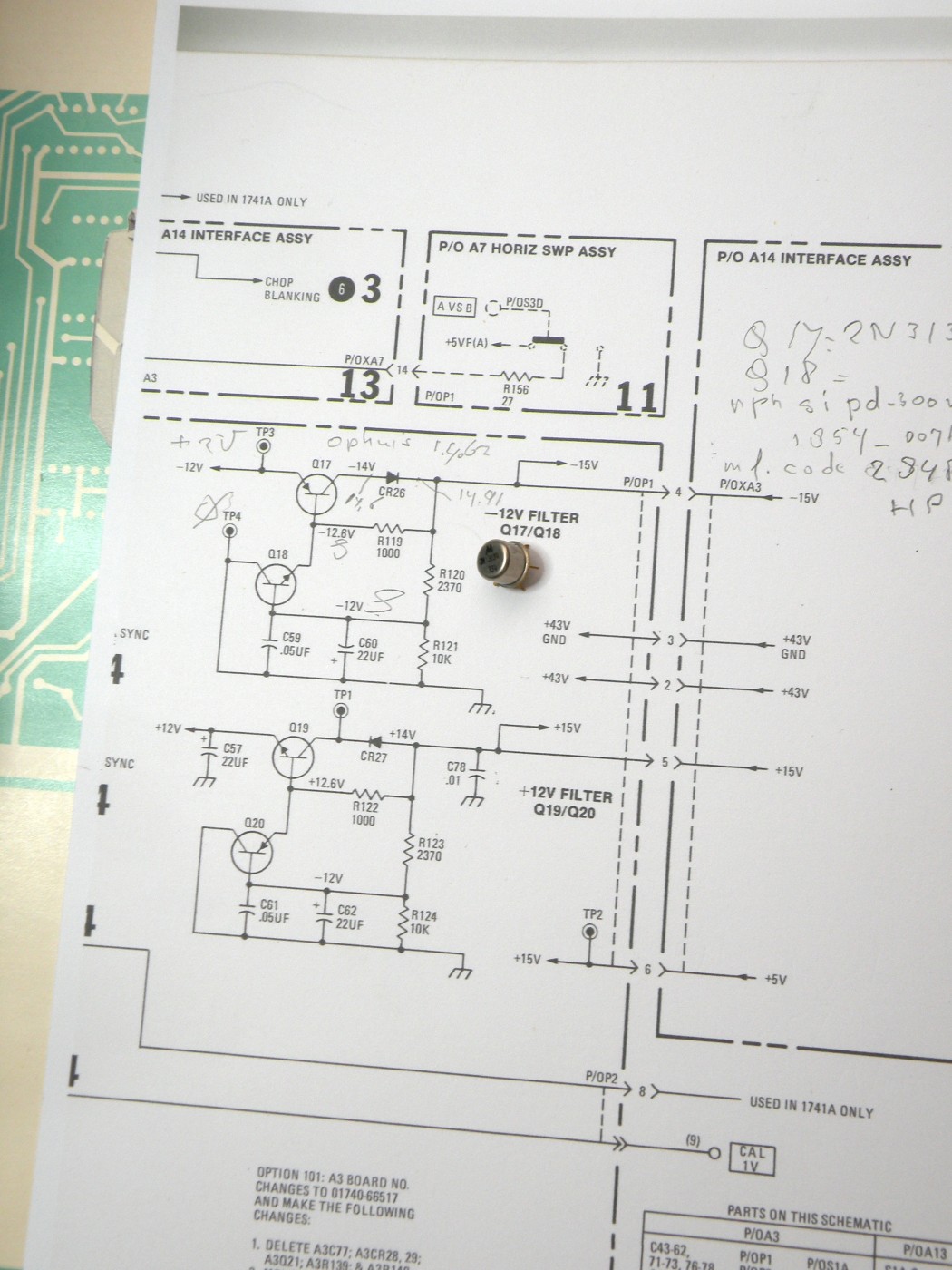

De oorzaak bleek een defecte tor in de -15 naar -12 volt schakeling te zijn.

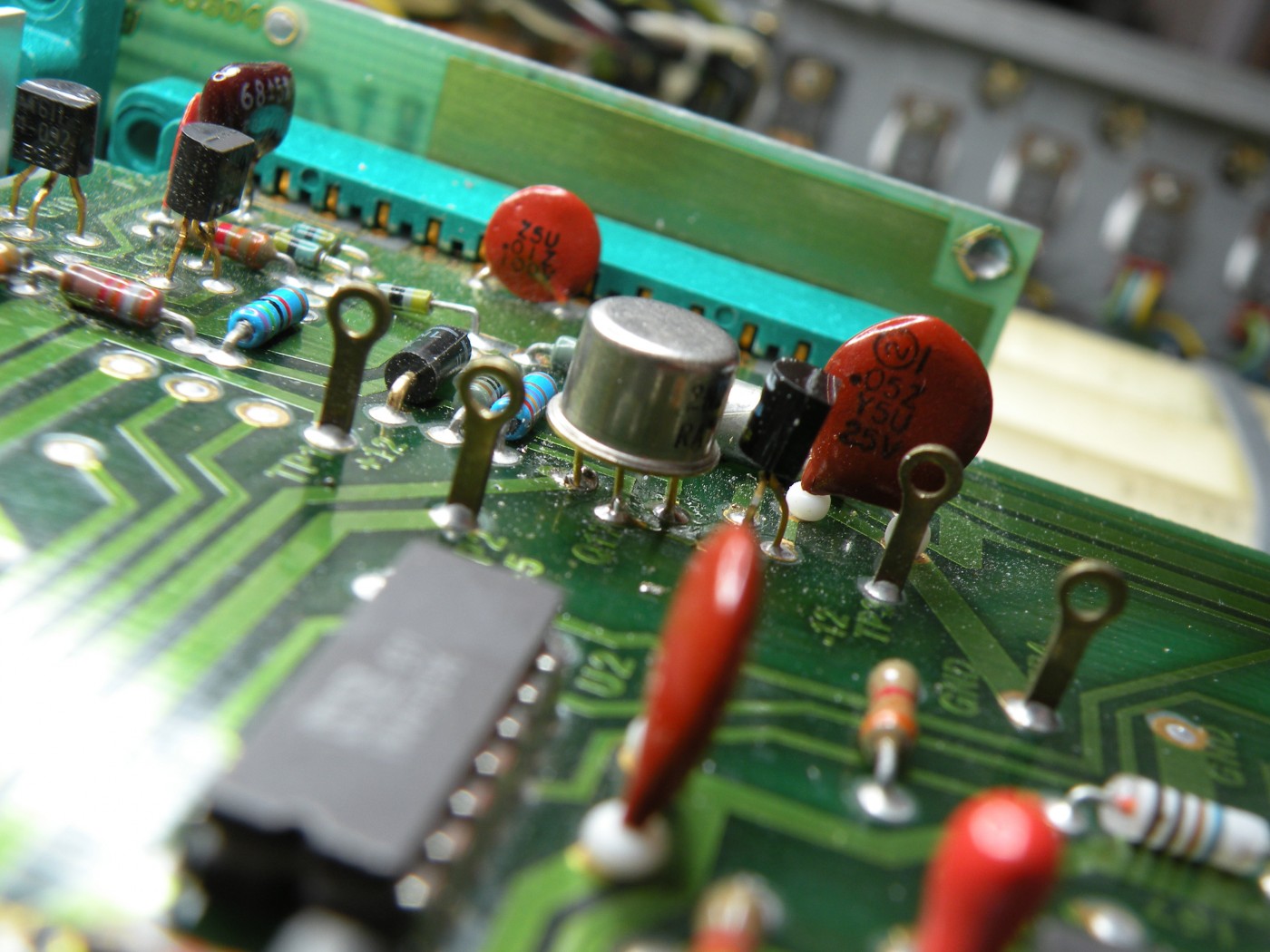

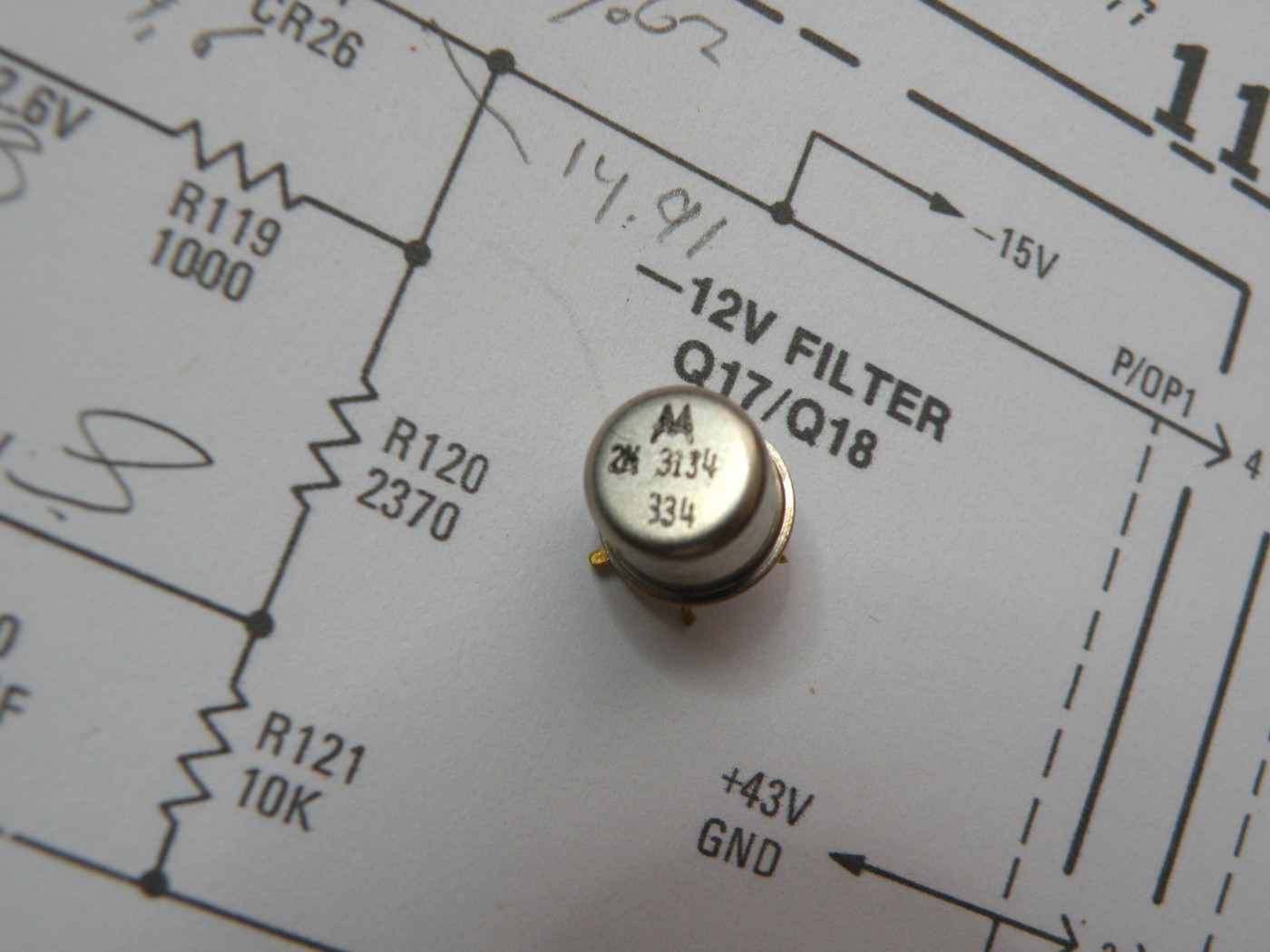

Namelijk Q17, type 2N3134. Een vervanger gevonden en een 2N2905 geplaatst.
Klaar.

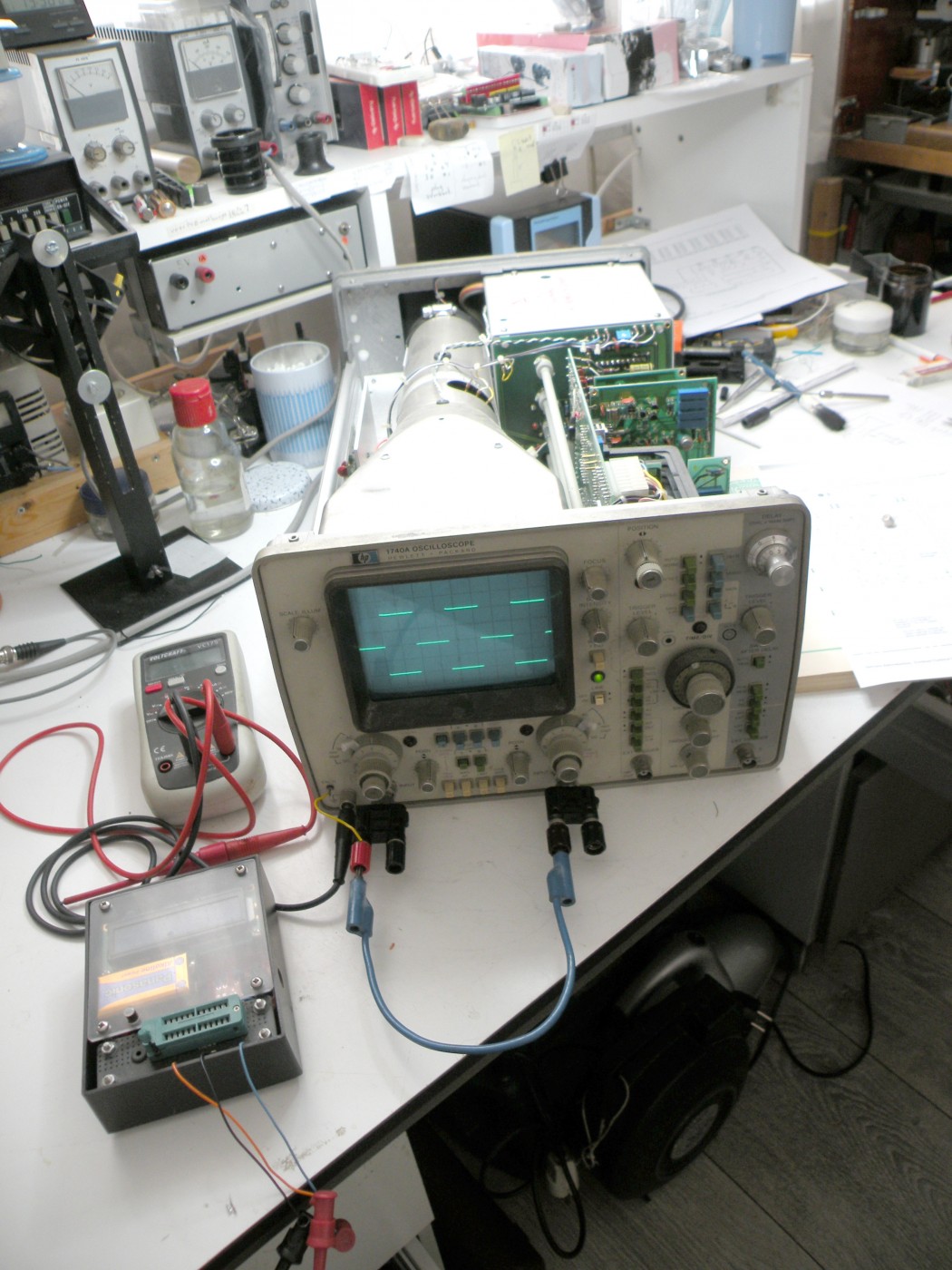

De 1740A is weer volledig bruikbaar en krijgt z'n oude plaatje op de werkbank weer terug.
Het kan ook eenvoudig zijn, toch !!!
ruud
