Reparatie van HP 1740A oscilloscoop (Toestel of techniek)

door Bapaktua ⌂ @, Haarlem, 24-08-2024, 13:28 (45 dagen geleden) @ Bapaktua
Gewijzigd door Bapaktua, 24-08-2024, 13:51

De 1201A scoop is opgehaald door iemand die hem gaat proberen te repareren.
We gaan het afwachten, hij houdt mij op de hoogte (woont vlak bij mij).
Vervolgens ging ik weer verder met een project waarbij ik de (door mij gerepareerde) HP 1740A gebruikte.
Máár nu een ander probleem met mijn scoop. Beide horizontale beeldlijnen schoven na een uurtje gebruik, een half beeld naar rechts :-( .
Na een half uurtje uitzetten weer aangezet. En wéér na enige tijd een verschuiving naar rechts.
Dus dan maar "ontkasten" van het apparaat.

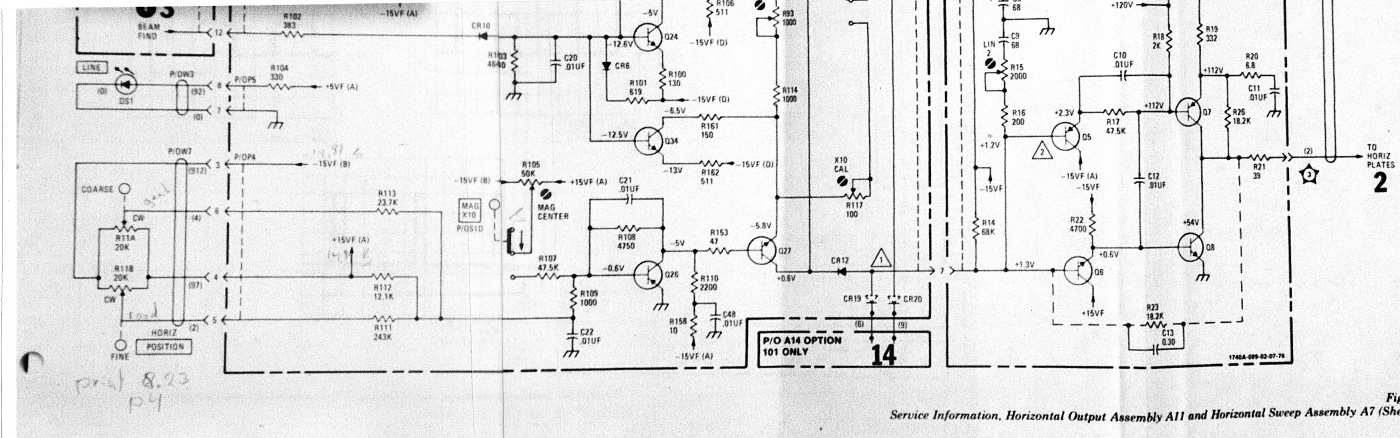

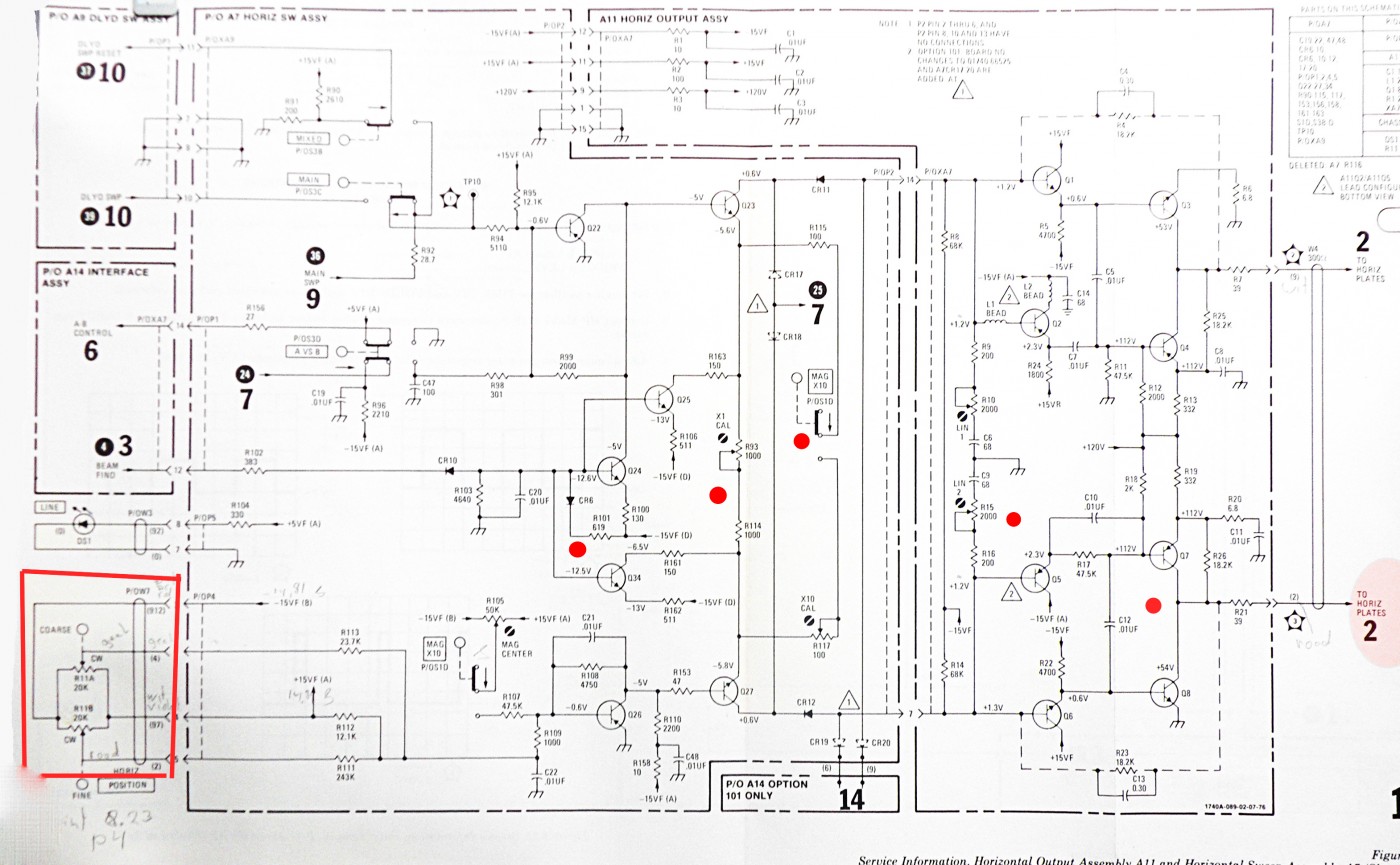

Ik heb de diverse spanningen gemeten (rode stippen) maar alles lijkt in orde.
Bewegen van de Horizontale print en/of de ladder kabel 300 Ohm had als resultaat dat het scoop beeld weer normaal werd.
Alle betreffende connectoren los gemaakt en gereinigd. Dit had geen invloed op het scoop beeld.
Met een ventilator lucht blazen in de scoop gaf als resultaat dat de fout verdween.
Daarna weer ingekast en weer aangezet. En wéér na een uurtje de horizontale beeld verschuiving.
Zodra ik met een meetpen een print of de bekabeling beroerde verdween de fout weer :-(
Het meten, in- en uitkasten een paar maal herhaald maar de optredende fout verscheen weer ná ongeveer 1 uurtje gebruik.
Nu was de temperatuur in mijn kamertje ongeveer 28-30 graden Celsius. De scoop zelf werd aardig heet. De scoop staat op 240 Volt en alles lijkt normaal.
De oorzaak lijkt dus waarschijnlijk de temperatuur te zijn.
Eerst nog gedacht aan een oscillatie op een voeding spanning, maar daar lijkt het ook niet op.

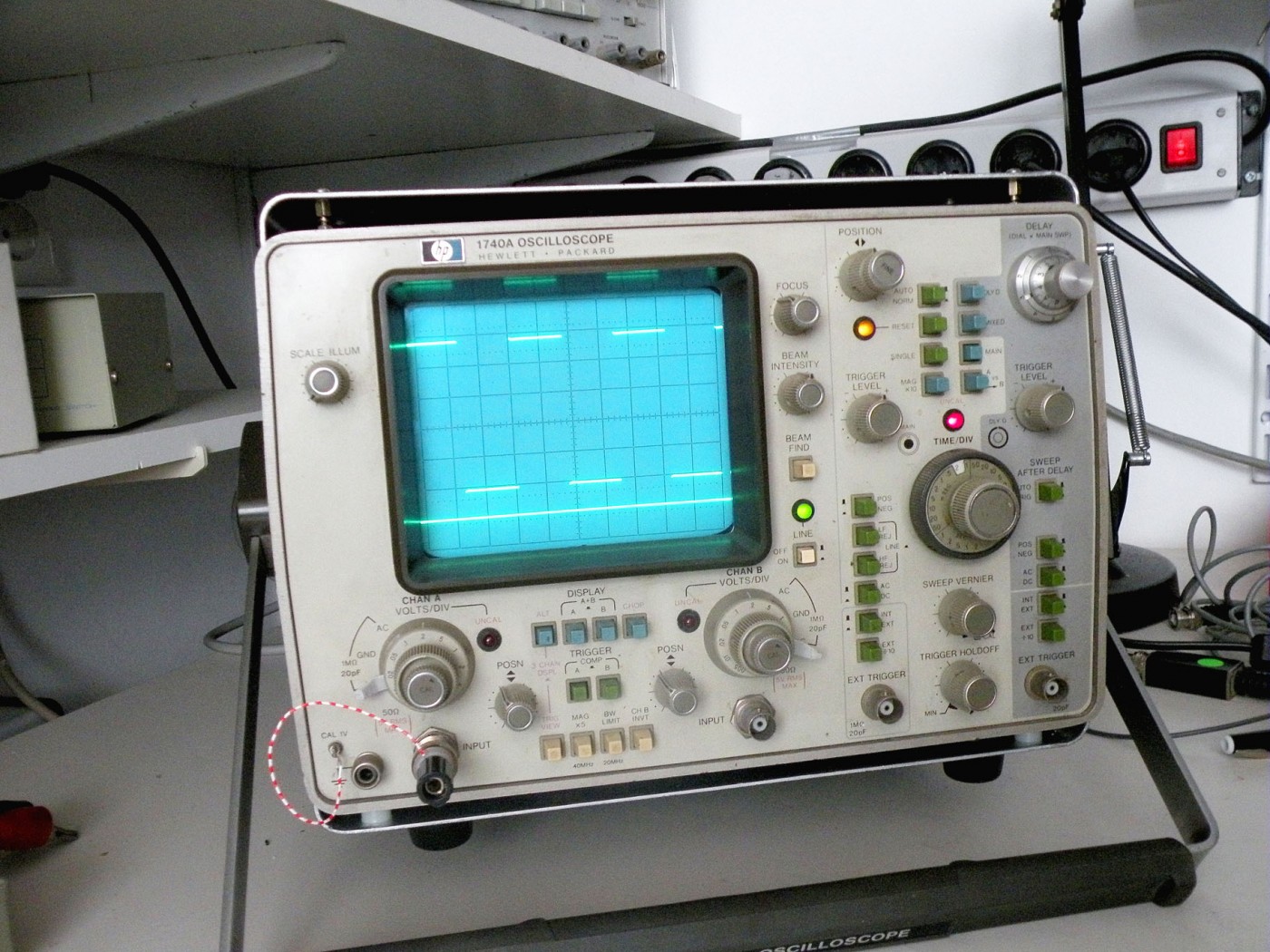

Vervolgens heb ik, alvorens de beplating weer aan te brengen, afstand busjes gemonteerd op het chassis van de scoop. Tussen de beplating (onder en boven) en het frame is dus nu een flinke lucht spleet aanwezig. Zie foto. Nu alweer enige tijd in gebruik en die Horizontale verschuivings fout is niet meer opgetreden. :-)
Omdat dit defect optreed op beide horizontale versterkers tegelijker tijd moet de oorzaak dus ergens anders liggen.
Beam Finder, Delayed SWP Reset of A14 Interface Assy.
Maar nu even niet.
Kan dus nu verder met een audio voorversterker project. Een project waarbij een scoop noodzakelijk is.
