Defect in JVC TM-41EG monitor (Toestel of techniek)

door Otto @, Drenthe, 13-09-2020, 21:15 (71 dagen geleden) @ Goldline
Gewijzigd door Otto, 13-09-2020, 21:47

D403. zo niet hoogspanningstrafo testen.

Heb ik los genomen, geen effect.

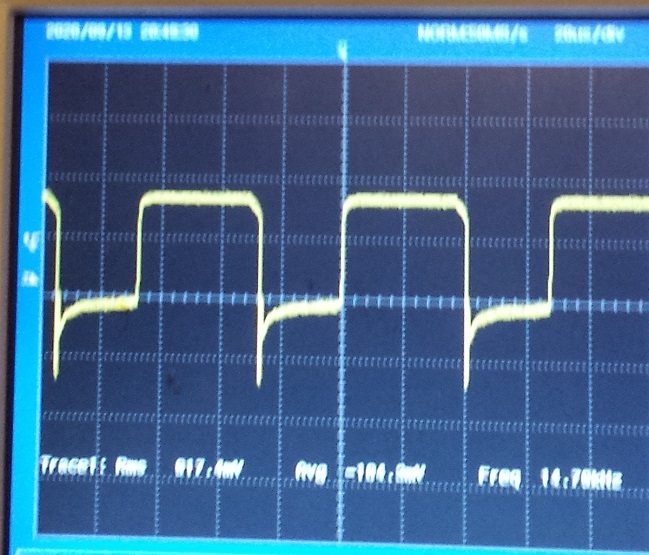

Op de basis van de tor staat dit signaal:

[image]

Daarna heb ik alle pinnen van de HST los genomen, behalve 5 en 6, nog steeds te veel stroom. Ohms meet ik ook praktisch geen weerstand tussen 5 en 6. Misschien toch sluiting in de HST?

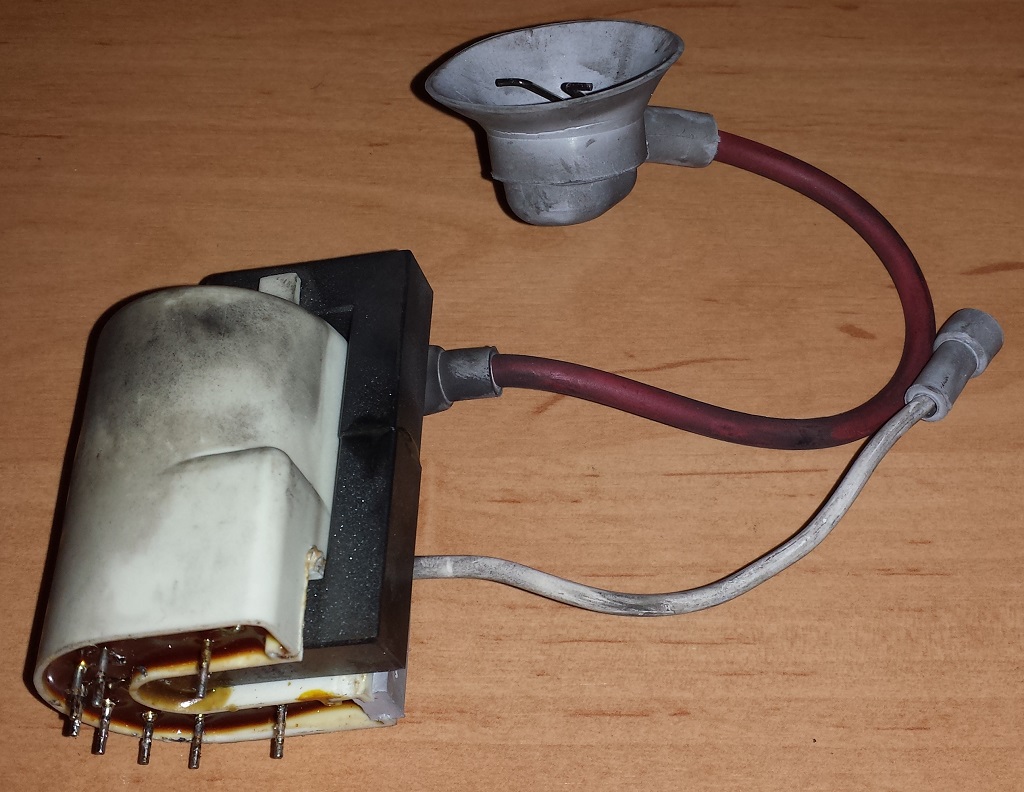

Edit: Ik heb de trafo uitgesoldeerd (type C29120-A):

[image]

Ohms meet ik tussen pennen 1 en 7 circa 40 ohm. Tussen pennen 3,4,5, en 6 meet ik kleiner dan 1 ohm. Tussen pen 10 en de hoogspanningsdraden kan ik niet meten vanwege de ingebouwde diodes.
