Defect in JVC TM-41EG monitor (Toestel of techniek)
Otto, Kris en andere volgers van deze draad,
Zoals Otto eerder heeft gemeten en geconcludeerd, moeten we vrezen dat bij 2 lijntrafo's er een onderbreking is tussen pen 10 en de focusaansluiting.
Vandaar dat ik zojuist bij een nieuwe lijntrafo van ITT D056/37 de volgende spanningen heb gemeten:
30V DC op pen 10 geeft 30V op focus en 15V op HV

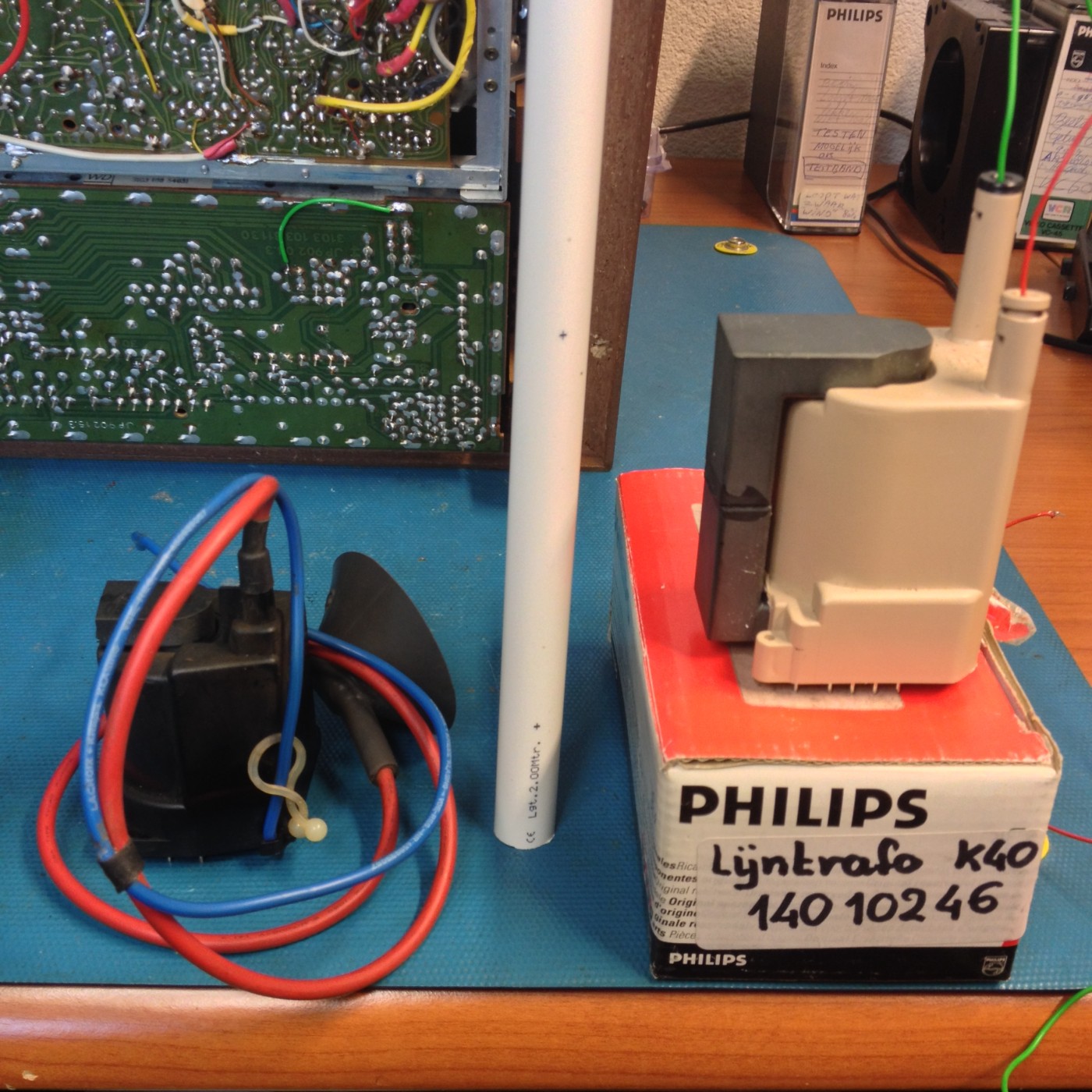

Voor de zekerheid ook nog nieuwe K40 lijntrafo gemeten:
30V DC op pen 10 geeft 30V op focus en 23V op HV

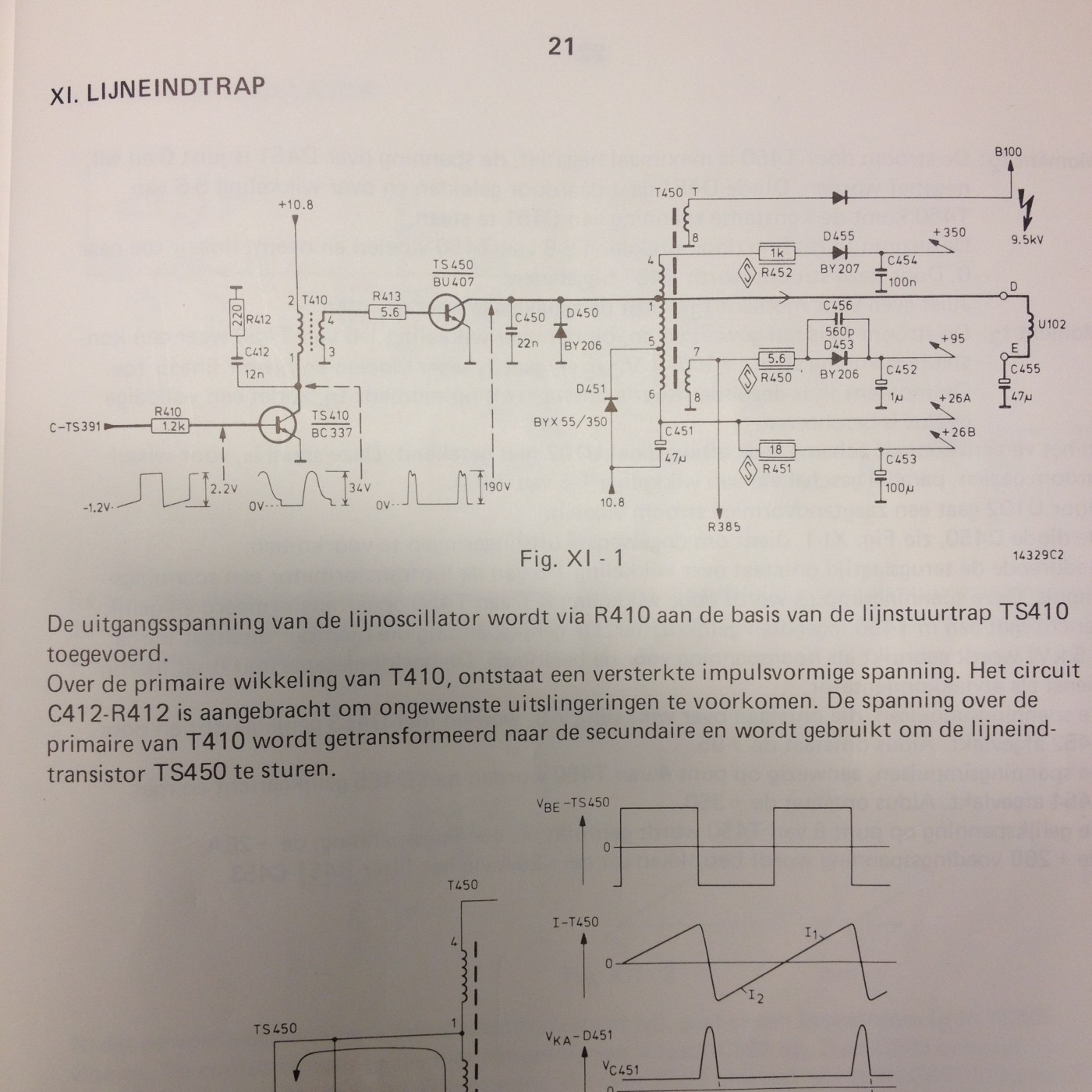

Verder had ik gezegd de schakeling op te bouwen en te testen met deze nieuwe trafo maar toen ik wat documentatie erbij zocht kwam ik op het volgende schema.
Het is van een Philips portable Z/W en chassis TX en komt bijna overeen met wat Chris opgetekend heeft. De belangrijkste verschillen zijn:
1 De voeding van 10,8V komt via D451
2 C451 deze levert een hulpspanning van uit de lijntrafo (constante DC)
3 C450 22N staat over de diode en niet over de wikkeling 5 - 6
4 Deze lijntrafo heeft geen focus aansluiting.
Deze schakeling hoef ik niet meer te testen want die werkt gewoon.
