28-AKF11 ACORN alias Philipscm8833 maken (Algemeen)

door duikkie , 27-04-2021, 14:03 (1095 dagen geleden) @ duikkie
Gewijzigd door duikkie, 27-04-2021, 14:07

meer plaatjes

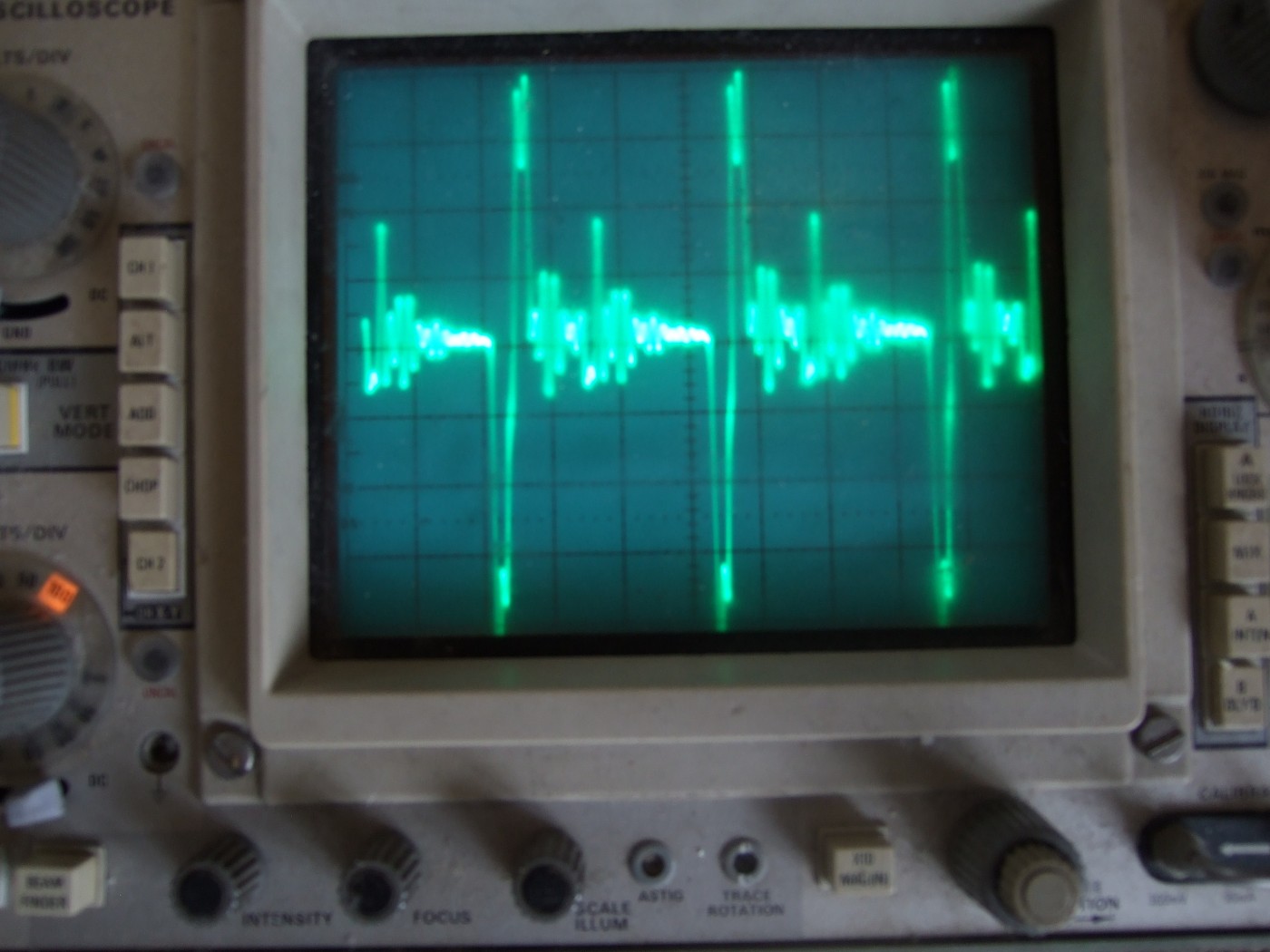

in commodore schema punt 14 bij tda chip

[image]

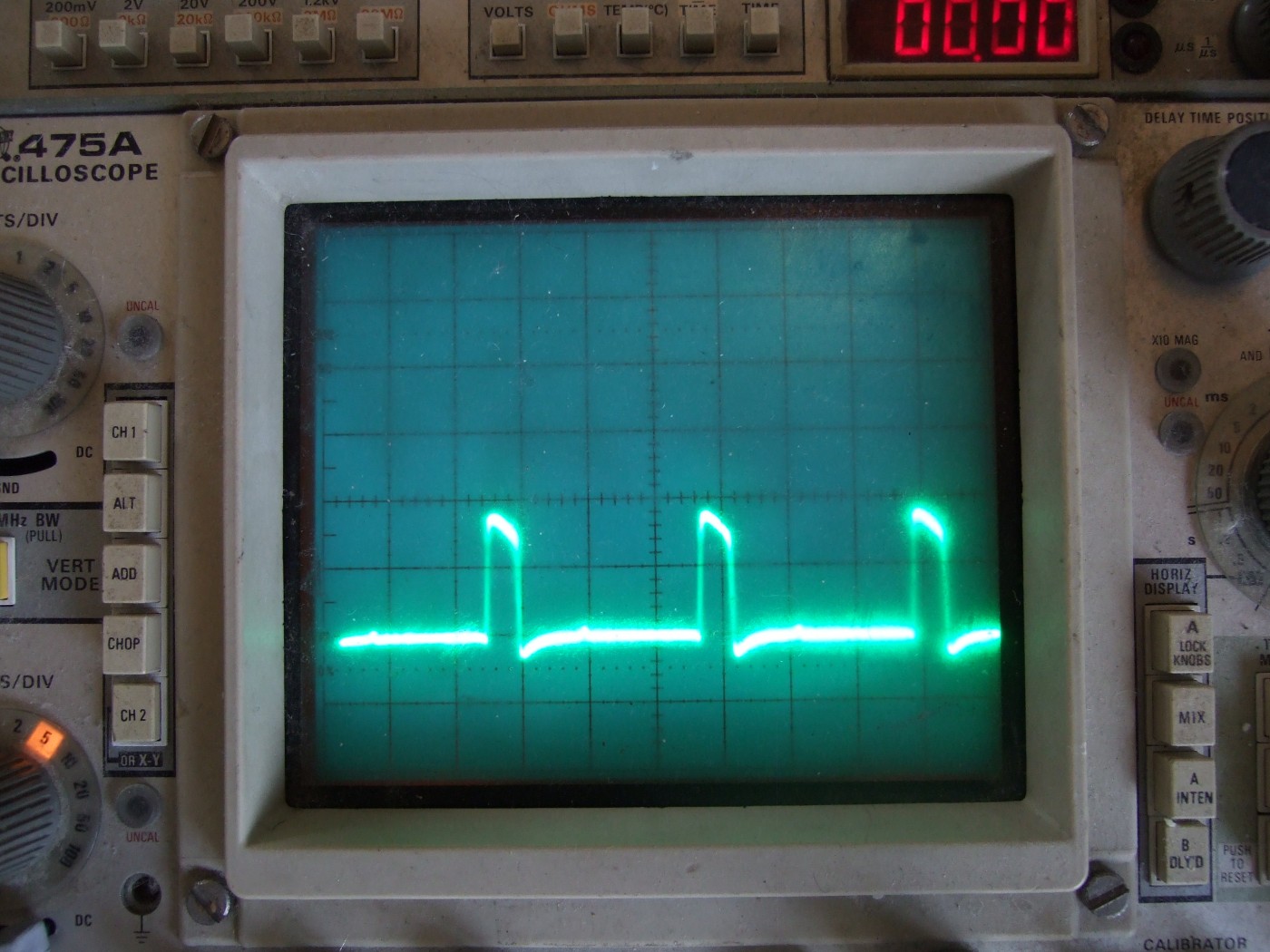

klopt volgens mij

[image]

deze is op punt 17 cm8833 schema , klopt van geen meter
geen -20 volt met pieken 170 volt

ik nu gaan kijken op deze lijn voor kortsluiting
maar kan ook de lijntrafo zijn

-20 volt lijn en -20a volt lijn ter controle

[image]

deze is op punt 18 cm8833 schema

totaal geen 250 volt maar meer 1000volt

gecontroleerd r728 is 1K5 op lijn -20

verder r282 = 15 k oke
r484 1r5 oke
d484 diode oke
c485 24,3 uf oke
c638 96,4 uf oke
