28-AKF11 ACORN alias Philipscm8833 maken (Algemeen)

door duikkie , 05-05-2021, 10:58 (1081 dagen geleden) @ Maurice
Gewijzigd door duikkie, 05-05-2021, 11:10

op poot 4 lopt meet ik ook -12 met piek 80/100 volt

Hoor je niet over die - 20A of - 20 (-21V)
Is dat Negatief aanwezig?
EN is dat aanwezig op Loper R 485
Is die potmeter heel.
Dus test je dat. of die nog op orde is.
Zowel de gehele weerstand baan als loper contact.

Door diode en capaciteiten wordt die gelijkgericht naar een DC spanning.

Als je twijfelt aan jouw schema tov werkelijke, teken je dat stukje opnieuw.
Zo veel werk is dat niet.

Dan ga je zien waar het anders zit.

Dan moet je ook snappen dat door de vrij grote weerstandswaardes en lage spanningen
dat daar maar weinig stroom hoeft te lopen om voltages drastisch te wijzigen.
Het is Netwerk theorie , Netwerk analyse van Theorema van Thevenin.

Spanning Emittor TS474 werkt net zo hard mee in de basis spanning TS478
Dc spanning TS474 komt van de gelijk richting D468 C473, C474
Met een regeling via R 482, 481
Je snapt dat de vrij grote stroom door TS474 NIET uit een +12V komt met een R 820k in serie.

IS allemaal complex en afhankelijk van elkaar.

SChema versie CM8833/00,.. /05, ../10 zou een beeldbuis M34EAQ10X moeten hebben.

Haal punt 1M6 eens los, misschien is daar wat doorgeslagen en staat daar de zaak aan massa.

Eerst zien of we negatief hebben op -20

antw 1 negatief stabiel op lijn -20,-20a aanwezig alleen geen -21 volt maar -12 zie plaatje ergens anders

antw 2 : nog niet gemeten voltage potmeter r485 , wel dat hij 10k is er goed doet

antw 3 als je D484,c484 , c485 en C638 bedoelt deze componenten oke

twijfel niet over schema's alleen verschillen schema cm8833 en commodore1084 in plaatje scoop en waarde voltage dat is het lastige

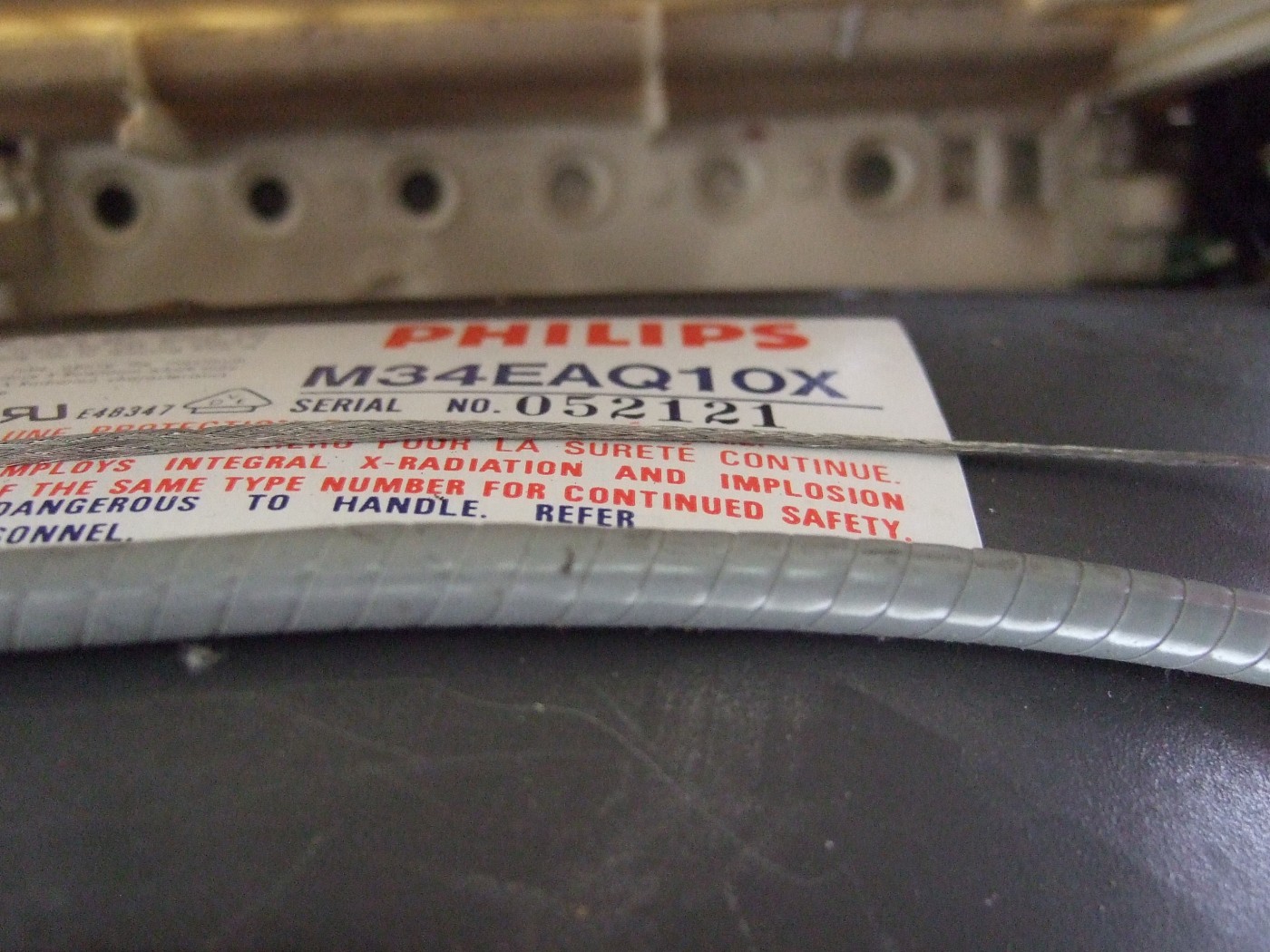

waar moet ik dat beeldbuisnummer vinden ?
het is trouwens een AKF11 monitor met waarschijnlijk commodore1084 mainboard en cm8833 powerboard . schema AKF11 niet te vinden

wie plakt daar nu een sticker
