philps cm8833 maken (Algemeen)

door Maurice , Dordrecht, 08-04-2021, 23:06 (1113 dagen geleden) @ duikkie

We hebben het eerst over die voeding.

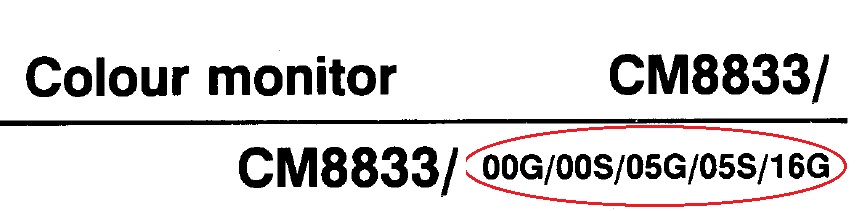

In schema Philips vind je Boven aan de Code welk type schema van toepassing is.
WELKE van de 5 codes heb jij, of wel anders welke code staat er bij jouw achter.

Dat is een schakelende voeding met diverse op specifiek gedrag en eigenschappen
van de onderdelen.

PHILIPS leverde soms zelfs volledige vervang kits als in schakelende voedingen
ook maar 1 onderdeel defect was.
Om zaakje weer naar behoren te laten werken, moest je bv rond die BUT11 alles vervangen
wat in de KIT werd bij geleverd.

Rond die BUT11 is R136, S136 en C132 samen met T101 een puls netwerk.
Het geheel vormt zodanig dat de BUT juist schakelt.
Als je met een Oscilloscoop gaat kijken naar dat voor signaal daar staat is
er geen chocola van te maken zo complex dat is.
Dit komt OOK door wat er achter hangt aan Pulserend netwerk die LOPT bijvoorbeeld.
Die trekt NIET zoals een Lamp een constante stroom maar een gedrocht van een puls.
Die voeding moet dat gaan regelen.

Die regeling zie je terug in TS117 en Optocoupler IC101 terug naar TS121 welke
weer TS132 aan stuurt.

Netwerkje rond TS117 zorgt er voor dat er 125V op de voedingslijn blijft staan.

Thyristor T152 sluit de 125V lijn kort naar massa als 3M2 boven de 18V komt.
Betekend dat de voeding regeling niet goed is en in overdrive gaat en feitelijk
dus ook die 125V lijn boven zijn veilige spanning komt.
De meting vind dus plaats op 2M3.
