philps cm8833 maken (Algemeen)

door Maurice , Dordrecht, 09-04-2021, 17:50 (1107 dagen geleden) @ duikkie

Is goed bedoeld hoor maar begrijp het systeem van een schakelende voeding.

Die BUT11 is een aan uit schakelaar.
Ding doet niet meer als razendsnel schakelen.
Ofis aan of is uit iets er tussen is er niet.
Circuit is niet iets versterker achtigs.

netwerkje er achter is om die BUT 11 heel te houden.

Het is een puls regelende voeding die gebruik maakt van relatief hoge frequentie.
En vervolgens in de tijd langer of korter de BUT11 aan laat staan

Dit is wat die BUT11 doet.

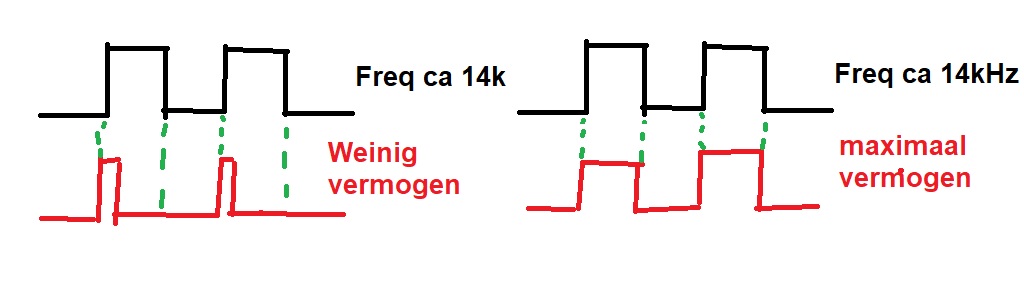

Je hebt een VASTE !! Frequentie van ca 14kHz meestal.
Weinig vermogen vraag hoeft de BUT11 maar kort steeds aan te staan.
Veel vermogen gaat de BUT11 steeds langer aan staan, ECHTER tot maximaal
de puls breedte, dat is de grens van de voeding, meer is er NIET,.

Het vasthouden van de spanning is naast de trafo , gelijk richting (D142) het opladen
van de elko en dus de energie pompen in die elko (C144 van 47uF).

Nogmaals rommelen aan R136 kansloos.
De frequentie ligt vast in netwerk rond TS121.
De breedte van aan/uit via TS117 en de koppeling.
Maar als de maximale breedte gehaald is is het KLAAR met dat schakelen.
De voeding kan niet meer leveren.

Verder is vast op YouTube wat te vinden over de werking uitleg van een
Puls schakelende voeding.
Het zélf proberen dit te verbeteren betekend Heelveel reken werk.
Waarbij je rekening moet houden met schakeltijden, eigenschappen van Transistoren en
hun schakeltijden, Opslingering en demping van spoelen.
De componenten toegevoegd om zaakje heel te houden.
Oscillaties te voorkomen en regelende circuit te dempen.
